Сделал на днях радиопередатчик. Настроил на 90 МГц. Поймал на телефон, хотя подойдет и плеер, радиоприемник и музыкальный центр. Частота уходит на 0.2 МГц, когда берешь жука в руки. Дальность схемы - от 60 м на открытой местности :heh: . Дальше не проверял. Схему делал в Sprint Layout 6. Дальше печатал и клеил на пластину. Детали крепились на прямоугольной пластиковой пластинке (тавтология, чтоб её :heh: ) из-под драже Tic Tac. Одной коробки хватит на два жука.

'Принципиальная схема #1'



'Принципиальная схема #2 (+УНЧ)'




'Плата Sprint Layout'

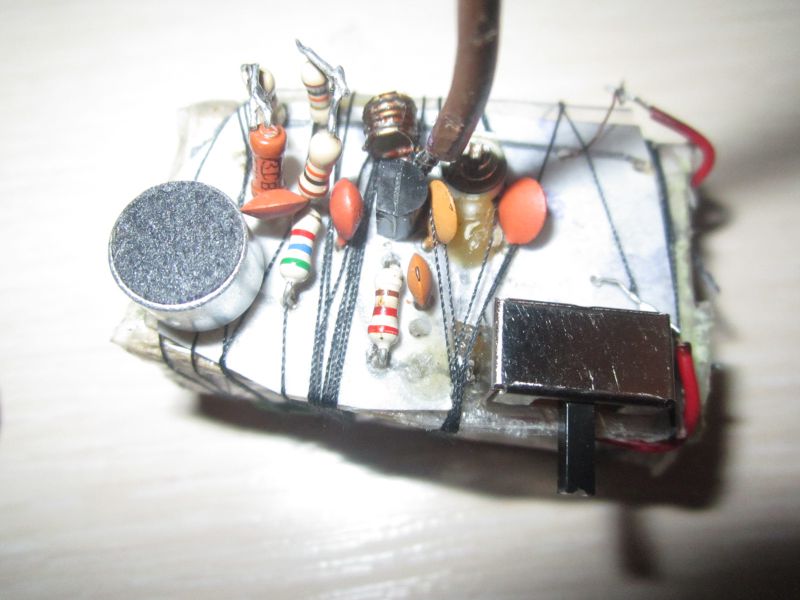

'Фото платы'



'Фото (кликабельно)'



Катушку покрыл цапонлаком и парафинировал. Потом, когда спаял всё, парафинировал заднюю часть платы. Разобрал Крону и изъял шесть последовательно соединенных гальванических элементов. Отрезал часть платы. Оставшуюся часть Кроны всунул в картонный каркас. Припаял выводы. Каркас поставил горизонтально, сделал на нем вырезку под плату, плату поставил на каркас, обмотал нитками, завязал в три узла, отрезал лишнее. Держится крепко. Вырезал жестяной прямоугольник. Вставил выше разобранной батареи, но ниже платы. Припаял эту жестяную пластину к минусу питания.

Что сделаю скоро:
1. Сделаю противовес антенне. Но огромная дальность особо и не нужна. И потеряю в компактности. Пока что в раздумии над этим.
2. Сделаю схему водонепроницаемой. Обмокну выводы, детали, батарейку, провода от батареи в цапонлак. Обмотаю картонный каркас скотчем чтобы батарейка не выскакивала. Это в плане того, чтобы при попадании воды не было КЗ, и чтобы жук работал. Емкость монтажа естественно повысится, ведь у воздуха диэлектрическая проницаемость единица, а у воды при двадцати по Цельсию - 81. Следовательно жук будет работать на СОВСЕМ других частотах. Но работать будет! :ok:
3. Сделаю из жести мет. корпус. Припаяю его к минусу. Будут выглядывать только антенна и выключатель.
4. Построю схему либо измерителя емкости на К155ЛА3, либо мостик.
5. Добавлю усилитель.
6. Вместо антенны впаяю кусок коаксиального TV кабеля. Он экранирован. Оплетку запаяю к минусу, или прикреплю, если она алюминиевая.
Собрал усилитель. ВОТ ЭТО МОЩЬ! Слышно разговор за 10 метров!
Выслушаю любые пожелания и критику в адрес жучка и вышенаписанного.

ЗЫ Обновил схему, так как забыл факт того, что добавил недавно усилитель низкой частоты.

Edited by Pavel3333
  • Upvote 3
  • Downvote 1

Share this post


Link to post

Short link
Share on other sites

вот это уже круто. Водонепроницаемым не получится - микрофон

Ах, да, точно. Еще подстроечный конденсатор под вопросом. В любом случае, можно, если подразумевается идти куда-нить на речку, взять маленький пакет и поместить жук туда. Всё равно частота под водой уйдет почти в сто раз меньшую.

Share this post


Link to post

Short link
Share on other sites

вот это уже круто. Водонепроницаемым не получится - микрофон

А как делают водонепроницаемыми телефоны? Там и микрофоны и динамики и разъёмы...

Share this post


Link to post

Short link
Share on other sites
А как делают водонепроницаемыми телефоны

Если рассудить логически.



Микрофоны. Чаще всего берут электретные. Значит, там только буферный усилительный каскад и две обкладки из электрета. В принципе, вода ничем микрофону не должна помешать. Посмотрю потом структуру микрофона, скажу точно. Наверняка наносят очень тонкий слой смолы типа эпоксидки, у которой проводимость звука примерно равна воздуху. Можно также использовать ОЧЕНЬ мелкопористое сито, у которого поры меньше молекулы воды, но чуть больше атомов воздуха. Такими некоторые ботинки делают.



Динамики. Их изолировать не надо (только выводы), так как обмотка защищена. Остальное - постояный магнит да железо или пластик.



Разъемы. Они состоят лишь из пластика и электродов, непосредственного доступа к плате через них нет. К тому же они электрически соединены с контроллерами. А там - дело техники



А вот аккумулятор... Его уже не защитить такими способами Тут только крышку хорошо надо закрывать, иначе на речке бабахнет чуток  :heh:

Edited by Pavel3333

Share this post


Link to post

Short link
Share on other sites





радиожучок
:heh:  :no1:
ну а если реально слушать что то хочешь, то:
-дешёвый сотик с симкой
-настроить автоответ
-удалить дисплей динамик и вибрик (без них его сложнее обнаружить и заряда хватит надольше)
-заменить микрофон на более чувствительный
...
-положить в нужное место, позвонить на него и наслаждаться :gg:
(но вообще то так делать нельзя :heh:

Share this post


Link to post

Short link
Share on other sites

положить в нужное место, позвонить на него и наслаждаться :gg:

(но вообще то так делать нельзя :heh:

Ага)

Смотрел видео. Паренек разобрал Нокию, снял переднюю панель, припаял кнопку звонка КТ315, и получился вполне себе радиомикрофон) Пока что никого жучком не слушаю, только разговариваю. Использую как переговорное устройство в общем. На этой неделе спаяю еще один жук.

Edited by Pavel3333

Share this post


Link to post

Short link
Share on other sites

вот это уже круто. Водонепроницаемым не получится - микрофон

всего один слой пищевой пленки

  • Upvote 1

Share this post


Link to post

Short link
Share on other sites

@Наглый Котэ, или полиэтиленовый пакетик. Пищевая фольга пленка не у каждого найдется.

Планирую в ближайшие 2 дня добавить усилитель к жуку:



'Схема жука с усилителем'


Это повысит чувствительность. Пока слышен голос таким, какой он есть. А с ним можно услышать шепот в двух метрах от жука. И это будет реально ПОДСЛУШКА! :gg:

Edited by Pavel3333

Share this post


Link to post

Short link
Share on other sites

@Pavel3333, следующей темой ждём "как сделать детектор жучков своими руками" ) Поэтапно и с фото  :heh:

Share this post


Link to post

Short link
Share on other sites

, уже сделан) Только название другое - детектор электромагнитных волн. Можно ловить жучков в дистанции 10 см. Есть ещё схема волномера, но для нее не хватает одного транза КТ3102 и одного подстроечного конденсатора. Зато еще собрал на неделе отпугиватель комаров)

Share this post


Link to post

Short link
Share on other sites

@Tornado_Odan_Rot, :heh:

Фото выложу завтра. Настройка - крутить подстроечный резистор. Брал в лес его и крутил подстроечник отверткой. Работал! Почти все комары отстали.

Edited by Pavel3333

Share this post


Link to post

Short link
Share on other sites
Можно ловить жучков в дистанции 10 см.

Фигня. Вот на пару метров хотя бы)







Зато еще собрал на неделе отпугиватель комаров)

И че, реально работает? )







Фото выложу завтра. Настройка - крутить подстроечный резистор. Брал в лес его и крутил подстроечник отверткой. Работал! Почти все комары отстали.



Нифига себе) Круто ) Сделаешь тему со схемой и фоткой?

Edited by TwoPizza

Share this post


Link to post

Short link
Share on other sites

Нифига себе) Круто ) Сделаешь тему со схемой и фоткой?

Конечно. Завтра или послезавтра.

Share this post


Link to post

Short link
Share on other sites





Пока что никого жучком не слушаю



И это будет реально ПОДСЛУШКА!
Поаккуратнее...

Статья 138.1. Незаконный оборот специальных технических средств, предназначенных для негласного получения информации (производство тоже наказуемо:))

  • Upvote 1

Share this post


Link to post

Short link
Share on other sites
Ну вот) То есть я теперь вне закона)))) ФСБ меня теперь ищет, пошел удалять аккаунты :heh:



Пока что мне и подслушивать то некого :( Разве что соседа Ваню. Хотя, он не интересный.



Можно жук использовать как переговорное устройство на контрольных! Я год назад об этом мечтал. Воткнул наушник и дал жука другу. Но это как-то палевно. Да и уже пропал интерес.

Почитал закон.

Незаконные производство, приобретение и (или) сбыт специальных технических средств, предназначенных для негласного получения информации

Негласного. Произвел это тех. средство для гласных переговоров. Так что пока меня никто не ищет :heh: Edited by Pavel3333
